Bản lề cửa nhôm có vai trò gì?

Bản lề là bộ phận tạo liên kết chuyển động giữa cánh và khung cửa. Khi cửa mở hoặc đóng, toàn bộ trọng lượng cánh được truyền qua hệ bản lề về khung.

Vì vậy, bản lề không chỉ có nhiệm vụ giúp cánh cửa xoay được. Nó còn ảnh hưởng đến độ ổn định của cánh, khe hở giữa cánh và khung, khả năng đóng khóa, độ ép gioăng và cảm giác vận hành của toàn bộ bộ cửa.

Nếu bản lề không phù hợp với tải trọng hoặc hình học cánh, sau một thời gian sử dụng có thể xuất hiện các hiện tượng như cánh lệch vị trí, thao tác đóng mở nặng hơn hoặc các điểm tiếp xúc giữa cánh và khung không còn đồng đều.

Với cửa nhôm kính kích thước lớn, vấn đề này càng đáng lưu ý bởi kính thường chiếm tỷ trọng đáng kể trong tổng khối lượng cánh.

Do đó, thay vì xem bản lề là phụ kiện được chọn sau cùng, nên xem nó là một thành phần trong hệ chịu tải của cửa.

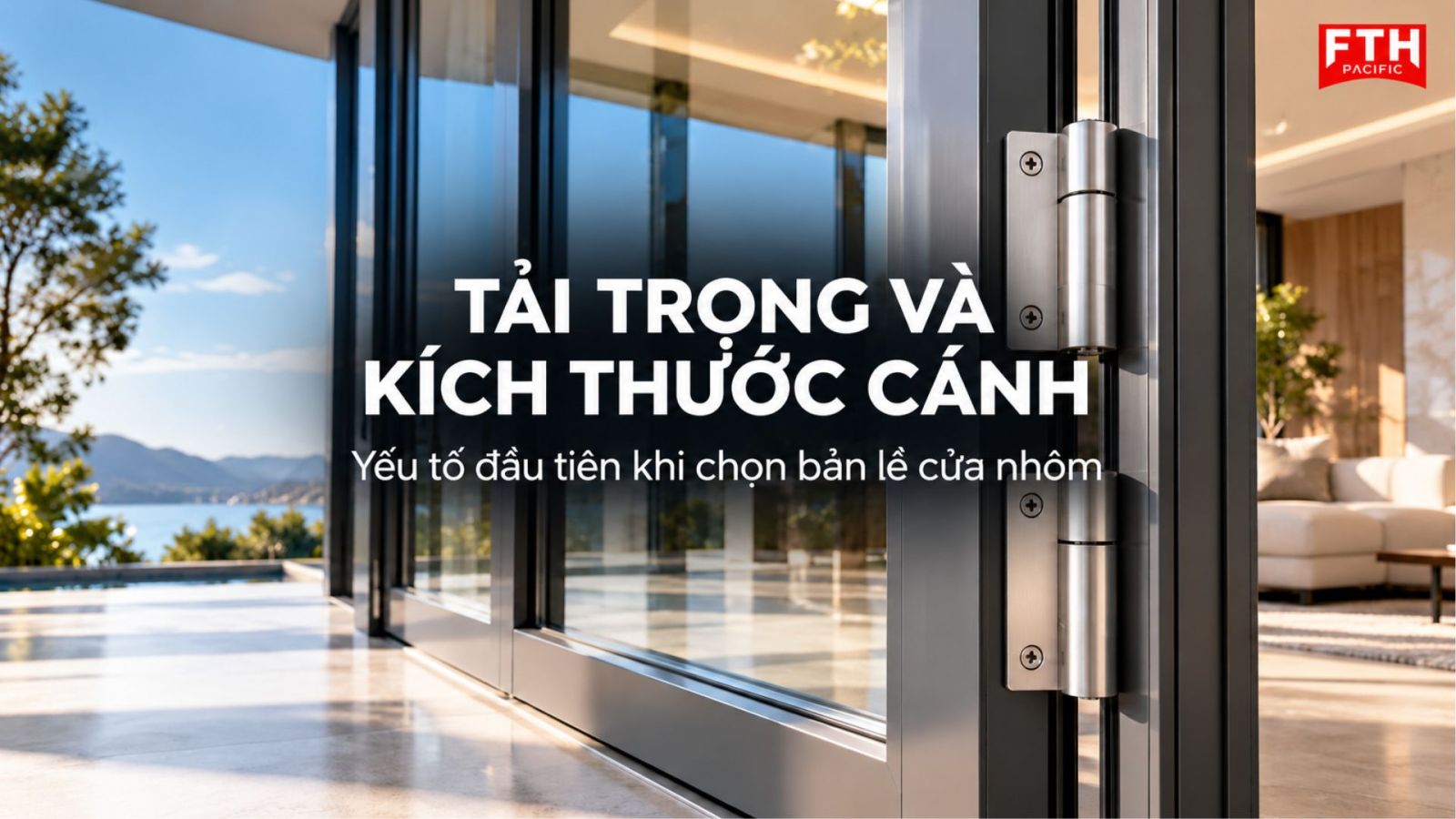

Cách chọn bản lề cửa nhôm theo tải trọng cánh

Tiêu chí đầu tiên là xác định trọng lượng thực tế của toàn bộ cánh cửa.

Trọng lượng này không chỉ gồm phần nhôm mà còn phải tính đến kính, khóa, tay nắm và các chi tiết khác gắn trực tiếp trên cánh. Khi thay đổi từ kính đơn sang kính dày hơn, kính dán hoặc cấu hình nhiều lớp, tải mà bản lề phải chịu cũng thay đổi.

Đây là lý do không nên chọn bản lề chỉ bằng kinh nghiệm cảm tính như “cánh này trông không quá nặng”.

Không cộng tải trọng bản lề theo phép tính đơn giản

Một hiểu lầm thường gặp là nếu một bản lề có một mức chịu tải nhất định, sử dụng hai hoặc ba bản lề sẽ khiến khả năng chịu tải tăng tuyến tính.

Thực tế, hệ bản lề còn chịu ảnh hưởng bởi vị trí lắp, khoảng cách giữa các bản lề, kết cấu profile, phương thức cố định và kích thước cánh.

Vì thế, thông số tải trọng cần được đọc theo cấu hình mà nhà sản xuất quy định.

Ví dụ, với hệ phần cứng cửa đi mở quay hiện tại, CMECH công bố các lựa chọn bản lề chịu tải 120 kg, 140 kg và 180 kg. Tuy nhiên, đây là thông số áp dụng cho các cấu hình sản phẩm cụ thể của hãng chứ không phải mức tải chung cho mọi bản lề trên thị trường.

Điều cần làm là đối chiếu trọng lượng cánh thực tế với catalogue của đúng mã bản lề đang được đề xuất.

Kích thước cánh: cửa càng rộng càng cần xem xét mô-men tác động

Trọng lượng chưa phải toàn bộ bài toán.

Hai cánh cửa có cùng trọng lượng nhưng khác chiều rộng có thể tạo áp lực khác nhau lên hệ bản lề.

Khi cánh cửa mở, trọng tâm của cánh nằm cách trục bản lề một khoảng nhất định. Khoảng cách này càng lớn, mô-men tác động lên bản lề càng đáng kể.

Có thể hiểu theo nguyên lý đơn giản:

Mô-men tác động tăng khi tải trọng tăng hoặc khi trọng tâm cánh nằm xa trục bản lề hơn.

Do đó, với một cánh cửa rộng, chỉ nhìn vào số kilogram chưa đủ.

Chiều cao cánh cũng cần được kiểm tra

Cửa cao ảnh hưởng đến cách phân bố bản lề và độ ổn định tổng thể của cánh.

Một bộ cửa cao sát trần, cửa đại sảnh hoặc cửa kính khổ lớn không nên áp dụng máy móc cấu hình của một bộ cửa thông thường.

Nhà sản xuất phụ kiện chuyên nghiệp thường công bố đồng thời tải trọng và phạm vi kích thước.

Chẳng hạn, hệ cửa đi mở quay CMECH hiện công bố phạm vi cánh rộng 500–1.200 mm, cao 1.920–3.000 mm, đi cùng các cấu hình tải 120, 140 và 180 kg. Những con số này chỉ mang tính minh họa cho cách nhà sản xuất giới hạn phạm vi sử dụng của một hệ, không nên dùng để suy rộng cho mọi loại bản lề.

Vì vậy, khi hỏi tư vấn bản lề cửa nhôm chịu lực, nên cung cấp cùng lúc chiều rộng, chiều cao và trọng lượng cánh.

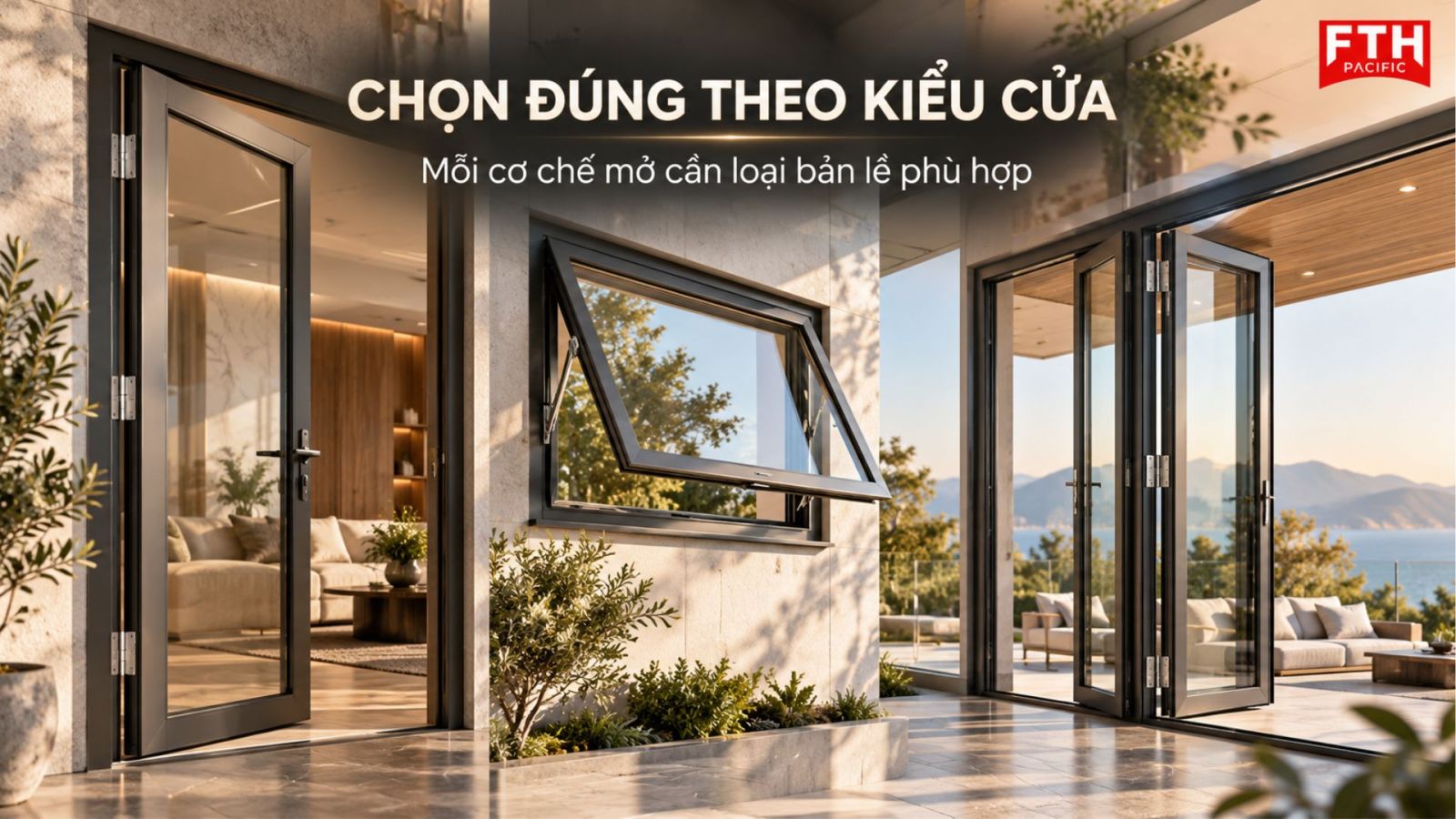

Chọn bản lề theo kiểu cửa và cơ chế mở

Không phải mọi bản lề cửa nhôm đều có thể sử dụng thay thế cho nhau.

Cửa đi mở quay, cửa sổ mở quay, cửa mở hất hay cửa xếp trượt có cơ chế vận hành khác nhau. Vì vậy, cách truyền tải lực và nhóm phụ kiện cần sử dụng cũng khác nhau.

Cửa đi mở quay

Đây là trường hợp dễ hình dung nhất. Cánh xoay quanh trục bản lề và toàn bộ tải được truyền từ cánh sang khung thông qua các điểm liên kết.

Với loại cửa này, cần đặc biệt chú ý đến tải trọng, chiều rộng cánh và khả năng căn chỉnh.

Cửa sổ mở quay hoặc mở hất

Cửa sổ thường có kích thước và hướng vận động khác với cửa đi. Một số cấu hình sử dụng bản lề ma sát hoặc cơ cấu phần cứng riêng.

Do đó, không nên thấy một bản lề có tải trọng lớn rồi mặc định có thể sử dụng cho mọi cửa sổ.

Cửa xếp trượt

Hệ cửa xếp trượt phức tạp hơn vì tải có thể được phân phối thông qua bản lề giữa các cánh kết hợp với bánh xe và hệ ray.

Trong trường hợp này, việc chọn riêng một bản lề mà không xem xét toàn bộ hệ phụ kiện có thể dẫn đến cấu hình thiếu đồng bộ.

CMECH cũng phân tách các nhóm bản lề và phụ kiện theo những cơ chế cửa khác nhau thay vì sử dụng một mẫu chung cho mọi ứng dụng.

Vì vậy, trình tự hợp lý là:

xác định kiểu cửa → xác định kích thước và tải trọng → chọn hệ bản lề tương thích.

Tần suất đóng mở ảnh hưởng đến độ bền vận hành

Một bộ cửa phòng ngủ và cửa chính của showroom có thể cùng kích thước, nhưng điều kiện làm việc không giống nhau.

Cửa phòng riêng có thể chỉ được sử dụng một số thời điểm trong ngày. Trong khi đó, cửa văn phòng, khách sạn, showroom hoặc khu thương mại có thể được đóng mở liên tục.

Mỗi lần cửa vận hành là một chu kỳ tác động lên trục bản lề, điểm bắt vít, profile và các cơ cấu liên quan.

Vì vậy, đối với vị trí sử dụng thường xuyên, không nên đánh giá bản lề chỉ bằng việc thử đóng mở vài lần tại showroom.

Điều đáng quan tâm hơn là sản phẩm có dữ liệu thử nghiệm về độ bền vận hành, phạm vi ứng dụng và hướng dẫn bảo trì rõ ràng hay không.

Đây cũng là lý do cùng một loại cửa nhôm kính nhưng cấu hình phụ kiện dành cho nhà ở có thể khác với cấu hình dành cho khách sạn hoặc công trình thương mại.

Khi làm dự án, tần suất sử dụng nên được đưa vào yêu cầu kỹ thuật ngay từ đầu thay vì chỉ tập trung vào hình thức sản phẩm.

Môi trường sử dụng quyết định yêu cầu chống ăn mòn

Một yếu tố rất quan trọng trong cách chọn bản lề cửa nhôm là vị trí lắp đặt.

Bản lề trong môi trường nội thất khô ráo và bản lề nằm ngoài mặt tiền không chịu cùng mức tác động.

Bản lề dùng trong nhà

Đối với cửa nội thất, mức tiếp xúc trực tiếp với mưa và độ ẩm thường thấp hơn.

Trong trường hợp này, người lựa chọn có thể tập trung nhiều hơn vào tải trọng, độ chính xác vận hành, khả năng căn chỉnh và tính đồng bộ với các phụ kiện khác.

Bản lề cửa ngoài trời

Cửa ngoài trời phải chịu nhiều yếu tố hơn như mưa, độ ẩm, bụi và biến đổi nhiệt độ.

Do đó, vật liệu và công nghệ xử lý bề mặt của bản lề cần được xem xét kỹ hơn.

Một sản phẩm phù hợp cho phòng trong nhà chưa chắc phù hợp với cửa mặt tiền.

Công trình ven biển

Đây là nhóm môi trường cần được chú ý riêng.

Hơi muối và độ ẩm cao làm tăng yêu cầu về khả năng chống ăn mòn của phụ kiện kim loại.

Khi lựa chọn bản lề cho biệt thự biển, resort hoặc công trình gần biển, nên yêu cầu nhà cung cấp đưa ra tài liệu về vật liệu, lớp phủ bề mặt và tiêu chuẩn thử nghiệm của đúng dòng sản phẩm.

Ví dụ, CMECH Việt Nam công bố công nghệ xử lý bề mặt M-Treatment của hãng được thử nghiệm phun sương muối theo ASTM B117 và công bố mức thử nghiệm trên 2.000 giờ. Đây là thông tin từ nhà phân phối CMECH và cần được đối chiếu với đúng dòng phụ kiện khi áp dụng vào dự án cụ thể.

Điều quan trọng là không nên chỉ thấy các cụm từ như “inox”, “chống gỉ” hay “ngoài trời” rồi coi các sản phẩm là tương đương.

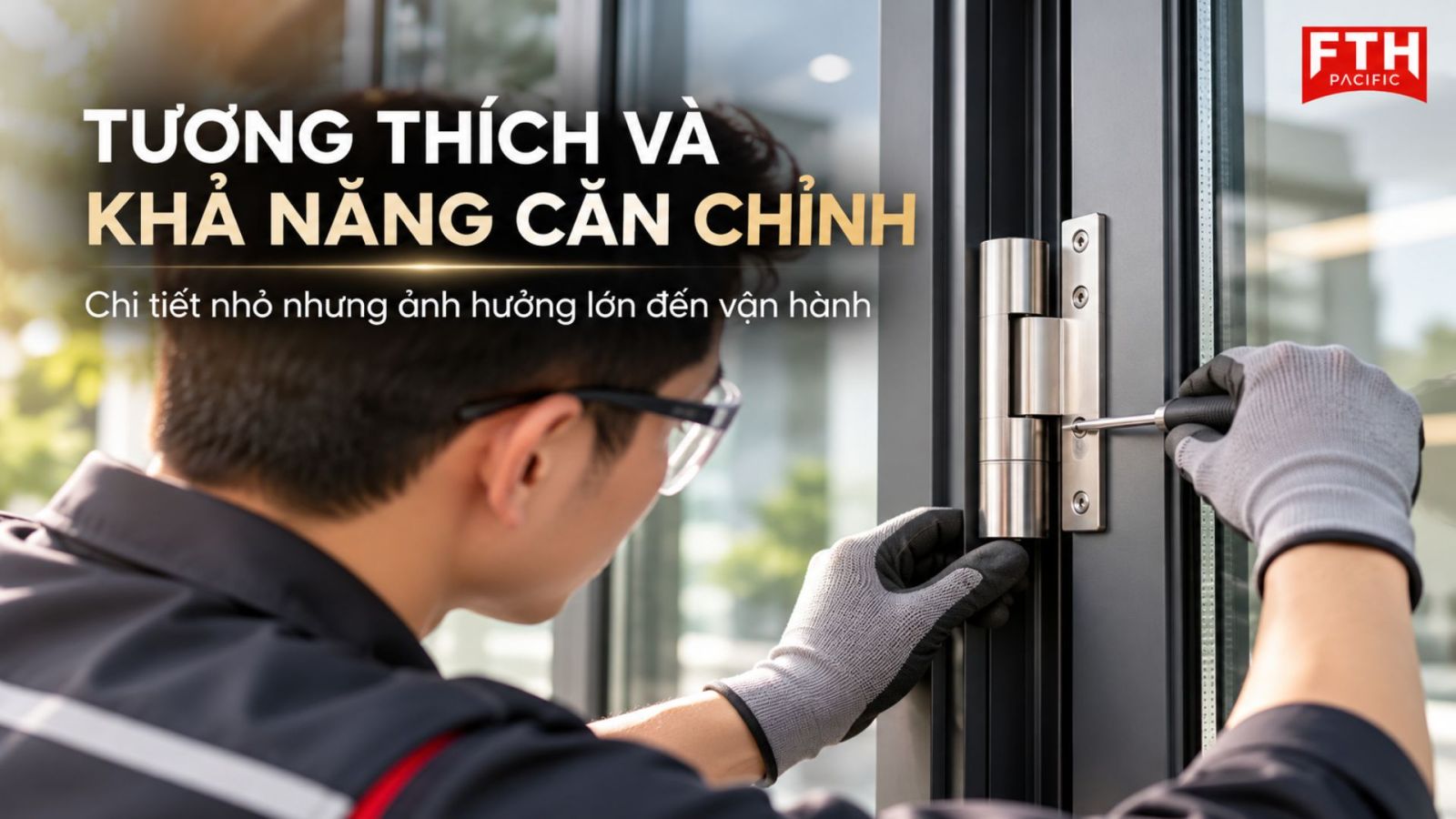

Kiểm tra khả năng căn chỉnh và tương thích với hệ nhôm

Tiêu chí cuối cùng thường quyết định việc một bản lề có thực sự phù hợp hay không.

Một sản phẩm có tải trọng cao nhưng không tương thích với profile nhôm đang sử dụng vẫn không phải lựa chọn đúng.

Cần xem xét đồng thời kết cấu profile, vị trí gắn bản lề, rãnh phụ kiện, phương án cố định và khả năng gia cường tại điểm liên kết.

Vì sao khả năng căn chỉnh quan trọng?

Trong thực tế lắp đặt, kỹ thuật viên có thể cần hiệu chỉnh vị trí cánh để đạt khe hở đồng đều và đảm bảo hệ khóa hoạt động đúng.

Với cửa lớn, tính năng căn chỉnh càng hữu ích.

Một số hệ bản lề cho phép điều chỉnh theo nhiều trục để hiệu chỉnh vị trí cánh sau khi lắp. Hệ bản lề cửa đi mở quay CMECH hiện công bố khả năng điều chỉnh ba trục trên các cấu hình tương ứng.

Tuy nhiên, không nên suy luận rằng bản lề càng nhiều hướng chỉnh thì càng tốt.

Một bản lề phù hợp phải đáp ứng đồng thời:

đúng profile → đúng tải trọng → đúng kích thước → đúng kiểu cửa → đúng môi trường sử dụng.

Khả năng căn chỉnh là công cụ hỗ trợ hoàn thiện hệ cửa, không phải giải pháp để bù cho một cấu hình được lựa chọn sai từ đầu.

Bảng tóm tắt 6 tiêu chí chọn bản lề cửa nhôm

Tiêu chí	Cần kiểm tra	Rủi ro khi bỏ qua
1. Tải trọng cánh	Tổng trọng lượng nhôm, kính và phụ kiện	Bản lề làm việc vượt phạm vi thiết kế
2. Kích thước cánh	Chiều rộng, chiều cao, hình học cánh	Mô-men tác động lớn, cánh khó ổn định
3. Kiểu cửa	Mở quay, mở hất, cửa sổ, cửa đi, xếp trượt	Chọn sai cơ chế phụ kiện
4. Tần suất sử dụng	Nhà ở hay công trình sử dụng liên tục	Độ bền vận hành không phù hợp
5. Môi trường	Trong nhà, ngoài trời, độ ẩm, ven biển	Ăn mòn hoặc giảm tuổi thọ bề mặt
6. Tương thích hệ nhôm	Profile, rãnh phụ kiện, liên kết, khả năng chỉnh	Khó lắp đặt, khó căn chỉnh hoặc vận hành kém

Có phải càng nhiều bản lề thì cửa càng chắc?

Không hẳn.

Việc tăng số lượng bản lề không thể thay thế cho việc chọn đúng sản phẩm và đúng cấu hình.

Muốn các bản lề cùng tham gia chịu tải hiệu quả, chúng phải được bố trí đúng vị trí và lắp đặt chính xác trên một profile đủ khả năng tạo liên kết.

Nếu nguyên nhân thực tế là bản lề không phù hợp với kích thước cánh, profile không đủ khả năng liên kết hoặc cấu hình kính quá nặng, việc đơn giản thêm một bản lề chưa chắc giải quyết vấn đề.

Vì vậy, câu hỏi:

“Một cánh cần mấy bản lề?”

không nên được trả lời khi chưa biết thông số cửa.

Câu hỏi đầy đủ hơn phải là:

“Với cánh cửa có kích thước, trọng lượng, hệ nhôm và điều kiện sử dụng như thế này, nhà sản xuất quy định cấu hình bản lề nào?”

Cách chọn bản lề cửa nhôm theo từng tình huống

Với cửa nhà ở kích thước thông thường, ưu tiên là đúng tải trọng, tương thích profile và vận hành ổn định.

Với cửa cao hoặc cánh kính lớn, ngoài tải trọng cần đặc biệt chú ý đến chiều rộng, chiều cao, mô-men của cánh và khả năng căn chỉnh.

Với showroom, văn phòng, khách sạn hoặc khu thương mại, nên xem xét thêm độ bền chu kỳ vì tần suất đóng mở cao.

Với cửa mặt tiền ngoài trời, khả năng chống ăn mòn và xử lý bề mặt trở thành một tiêu chí quan trọng.

Với biệt thự hoặc resort ven biển, ngoài tải trọng và kích thước, nên ưu tiên phụ kiện có tài liệu rõ ràng về vật liệu và thử nghiệm chống ăn mòn.

Như vậy, không tồn tại một mẫu bản lề cửa nhôm tốt nhất cho mọi bộ cửa. Sản phẩm tốt phải là sản phẩm phù hợp với bài toán cụ thể.

5 thông tin nên chuẩn bị trước khi hỏi mua bản lề cửa nhôm

Để đơn vị kỹ thuật tư vấn chính xác hơn, bạn nên cung cấp tối thiểu kích thước rộng × cao của từng cánh, cấu hình kính, hệ/profile nhôm, kiểu mở và vị trí lắp đặt.

Nếu cửa có kích thước lớn hoặc thiết kế đặc biệt, nên gửi thêm bản vẽ.

Nếu công trình nằm ngoài trời hoặc ven biển, cần nói rõ ngay từ đầu để yêu cầu về xử lý bề mặt được xem xét trong cấu hình phụ kiện.

Chỉ với những thông tin này, quá trình lựa chọn đã có cơ sở hơn rất nhiều so với việc gửi một bức ảnh và hỏi:

“Bản lề nào chịu lực tốt nhất?”

3 sai lầm thường gặp khi chọn bản lề cửa nhôm

Chỉ so sánh tải trọng

Tải trọng là thông số quan trọng nhưng không phản ánh đầy đủ kích thước, kiểu cửa và mô-men tác động lên hệ bản lề.

Chọn bản lề trước khi xác định profile

Bản lề cần phù hợp với hệ nhôm và phương án liên kết. Một sản phẩm tốt nhưng không tương thích với profile vẫn không phải cấu hình phù hợp.

Bỏ qua môi trường lắp đặt

Cửa phòng, cửa ngoài trời và cửa ven biển có yêu cầu khác nhau. Nếu chỉ tập trung vào tải trọng mà bỏ qua điều kiện môi trường, độ bền sử dụng thực tế có thể không như mong đợi.

FTH PACIFIC – Tư vấn bản lề và phụ kiện theo cấu hình cửa

Khi lựa chọn bản lề cho cửa nhôm, nên đánh giá cùng lúc hệ nhôm, kính và các phụ kiện liên quan thay vì lựa chọn từng thành phần riêng lẻ.

Bạn có thể gửi kích thước cánh, loại kính, hệ nhôm, hình ảnh hiện trạng hoặc bản vẽ để FTH PACIFIC có thêm cơ sở tư vấn cấu hình bản lề và phụ kiện phù hợp với công trình.
